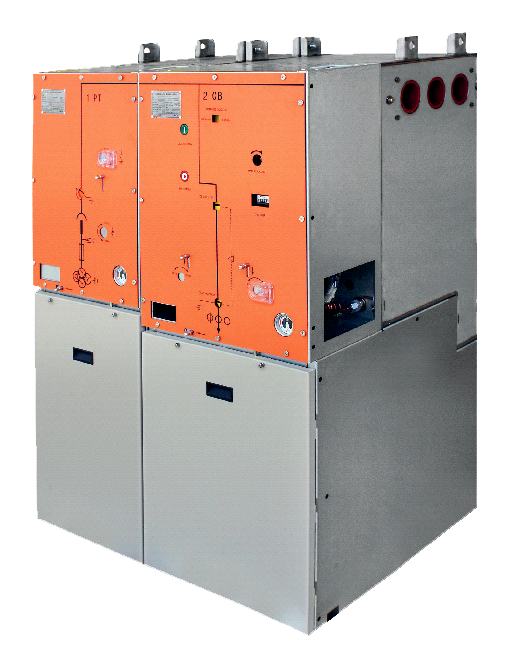

КРУЭ с вакуумным силовым выключателем на напряжение до 12 кВ

Распределительные устройства среднего напряжения с элегазовой изоляцией

Компания "РелаинТех" готова предоставить материалы для проектной документации, осуществить поставку, выполнить строительно-монтажные и пусконаладочные работы в рамках Комплектного распределительного устройства с элегазовой изоляцией.

Область применения

Комплектное распределительное устройство с элегазовой изоляцией серии КОРУС предназначено для распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинальным напряжением 6(10) кВ в сетях с изолированной или заземленой через дугогосящий реактор нейтралью.
Распределительные устройства КОРУС применяются в городских и промышленных сетях, системах вторичного распределения, например, в:

• трансформаторных и распределительных подстанциях, энергоснабжающих организаций и городских электростанций;
• на промышленных объектах;
• на объектах инфраструктуры, аэропортах, железнодорожных вокзалах.

Преимущества эксплуатации

Компактность
Применение элегазовой изоляции (SF6 гексафторид серы) позволяет достигнуть компактных размеров, тем самым более эффективно использовать существующие помещения для распределительных устройств в зданиях подстанций и электростанций, экономично встраивать новое оборудование, рентабельно использовать участки территории города.

Не требует постоянного технического обслуживания
Оболочки распределительного устройства, представляющие собой герметичную барическую систему, не требуют постоянного технического обслуживания. Коммутационные аппараты обеспечивают высокую надежность электроснабжения. Монтаж, эксплуатация, расширение секций, замена отдельных ячеек осуществляется без проведения работ с элегазом. Отсутствие необходимости постоянно обслуживать распределительное устройство значительно сокращает эксплуатационные расход.

Безопасность

Безопасность персонала

• Силовая цепь закрыта герметичной оболочкой и безопасна для прикосновения.
• Стандартный класс защиты IP 65 для всей силовой цепи, находящейся под высоким напряжением в оболочке с элегазом (SF6), и IP 4X для распределительного устройства в сборе.
• Кабельные концевые муфты имеют точки заземления.
• Повышенная стойкость к воздействию электрической дуги благодаря логической механической блокировке и испытанному корпусу рапредустройства.
• Ячейки распределительного устройства испытаны на воздействие электрической дуги до 25 кА.
• Система обнаружения емкостного напряжения для подтверждения отсутствия напряжения.
• Управление распредустройством возможно только при закрытом корпусе.
• Применение логической механической блокировки исключает ошибки в управлении.

Безопасность в эксплуатации

• Герметически закрытая оболочка силовой цепи, независимая от воздействий окружающей среды (грязь, влажность и мелкие животные).
• Сварная оболочка распределительного устройства герметична в течение всего срока службы.
• Не требуется постоянного технического обслуживания при эксплуатации в помещении.
• Приводы выключателей, расположенные снаружи оболочки, легко доступны.
• Трансформатор тока представляет собой трансформатор с кольцевым сердечником, расположенный снаружи оболочки распределительного устройства с элегазом.
• Механические блокировки исключают ошибочные действия персонала.
• Встроенные механические индикаторы положения коммутационных аппаратов на мнемосхеме;
• Устойчивость к землетрясениям- 9 баллов;
